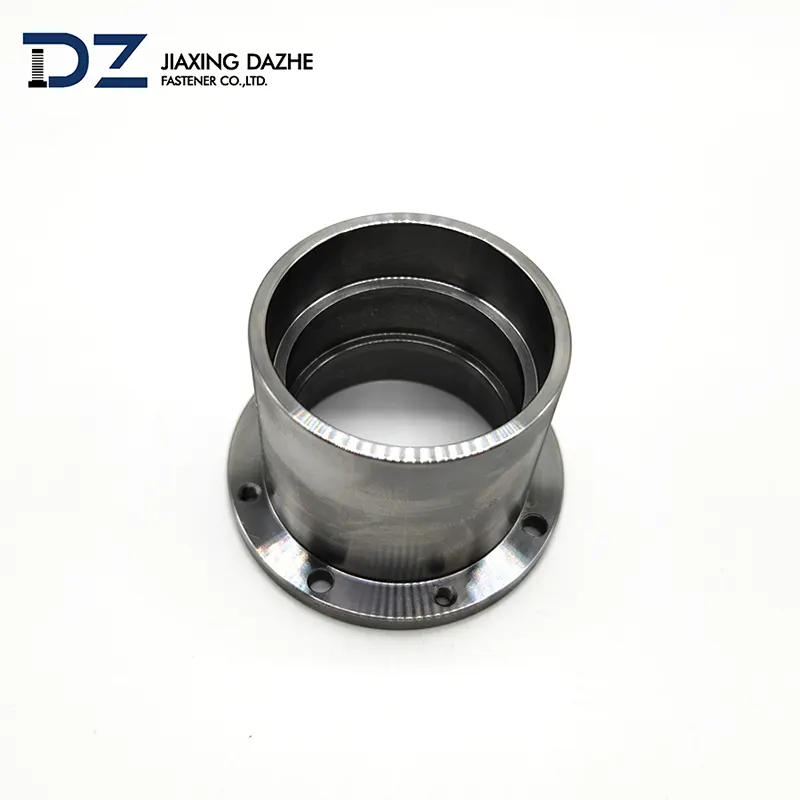

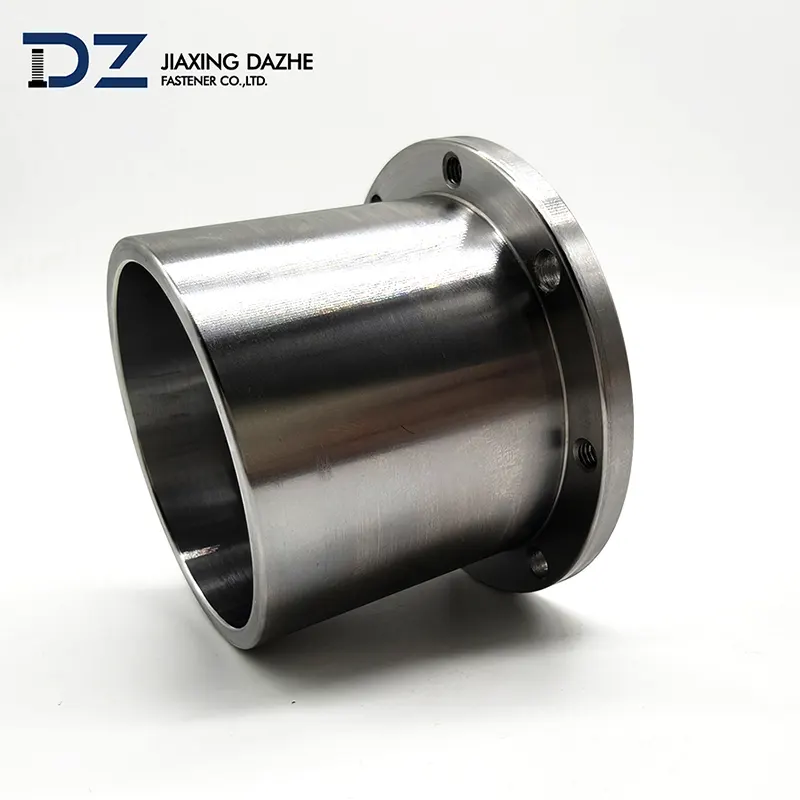

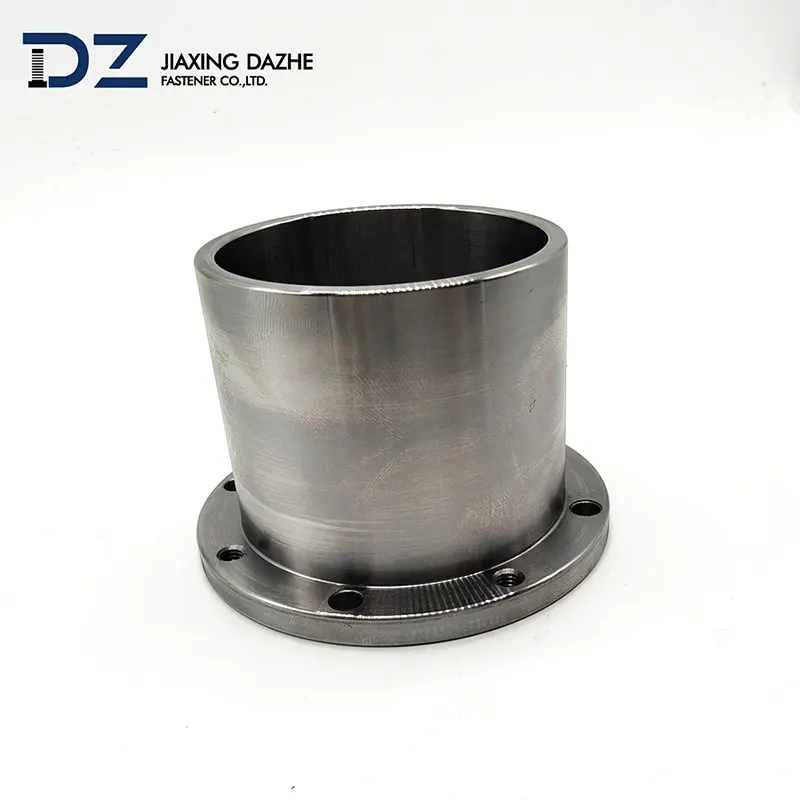

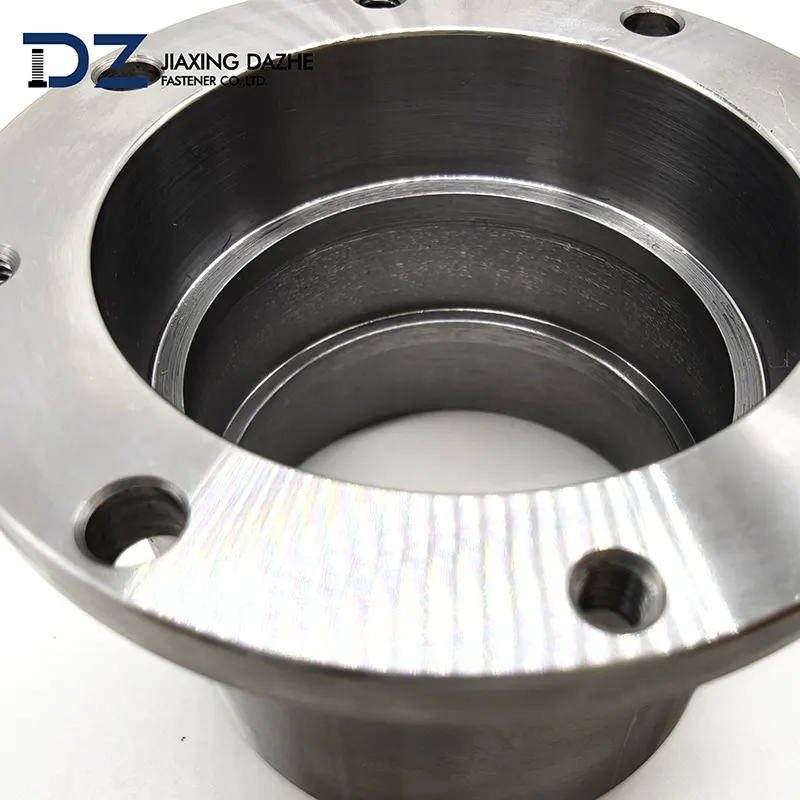

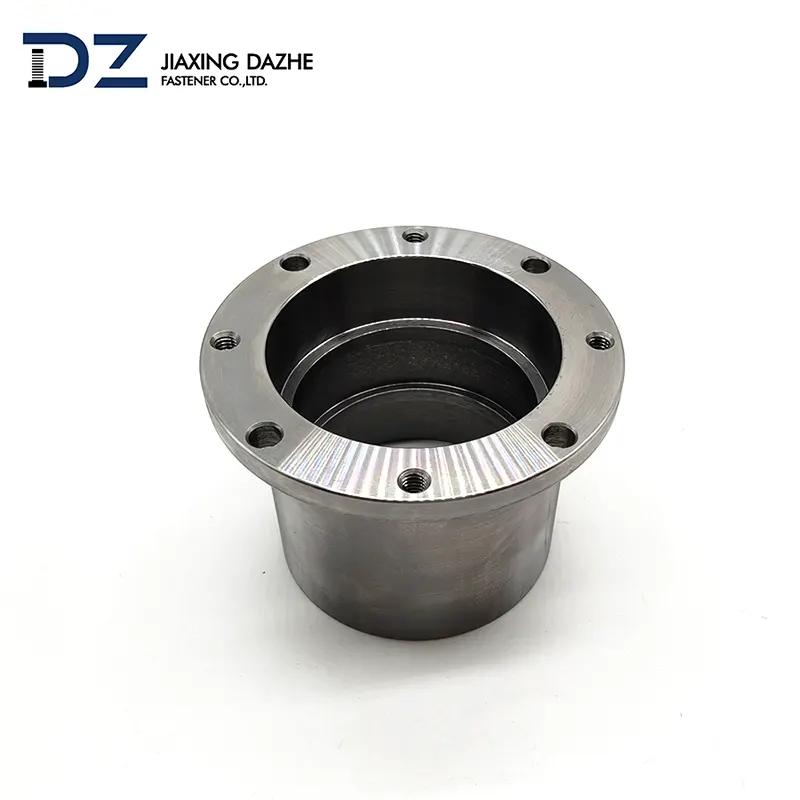

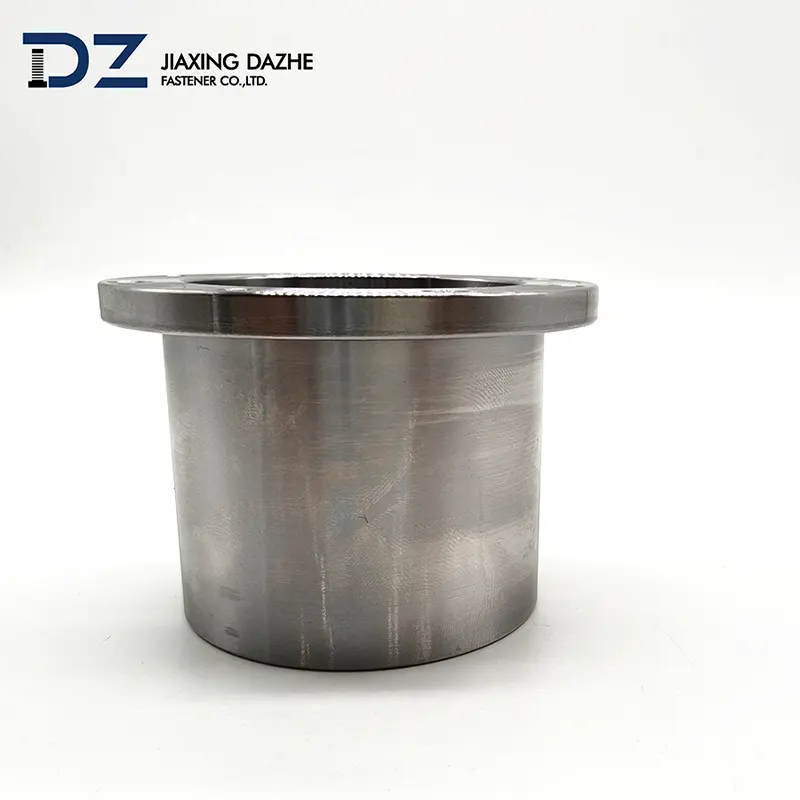

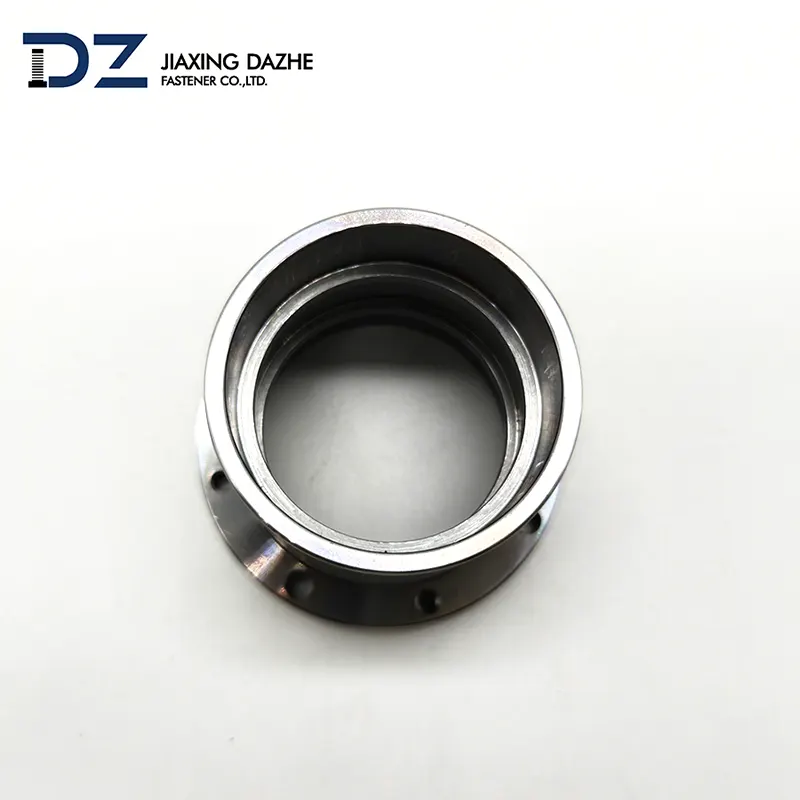

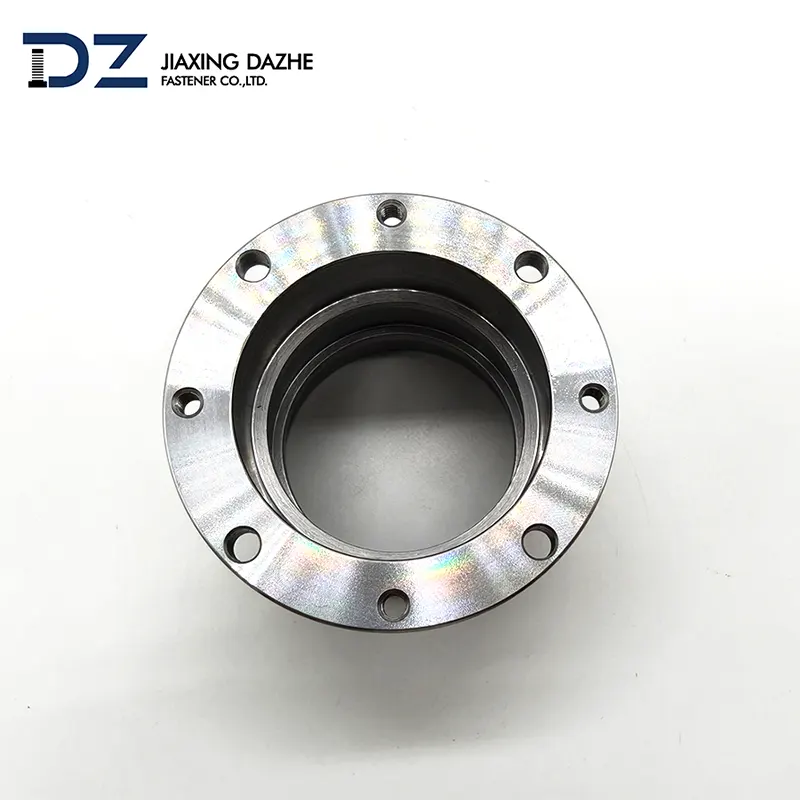

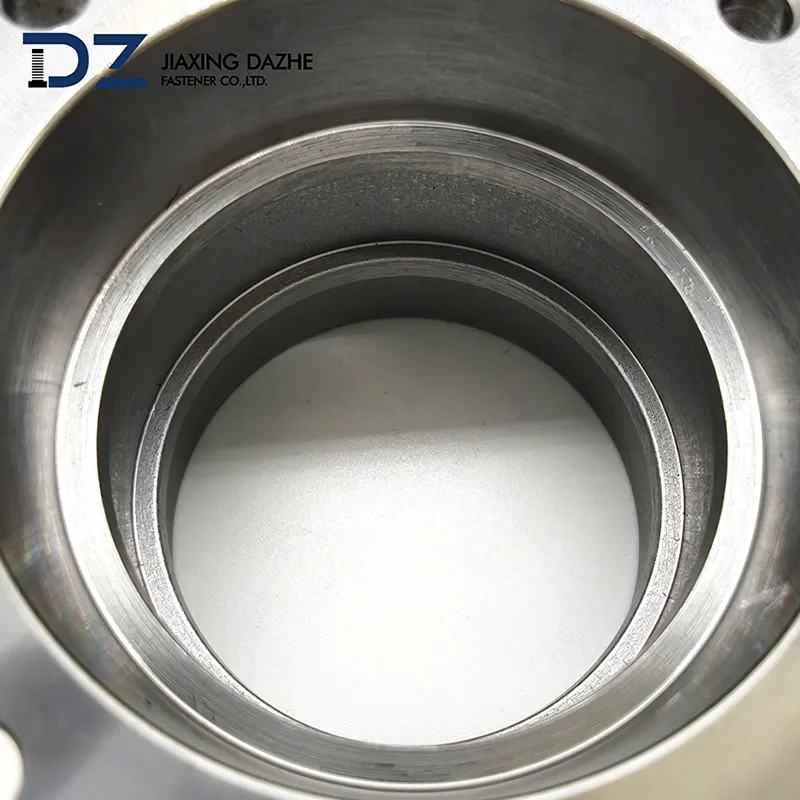

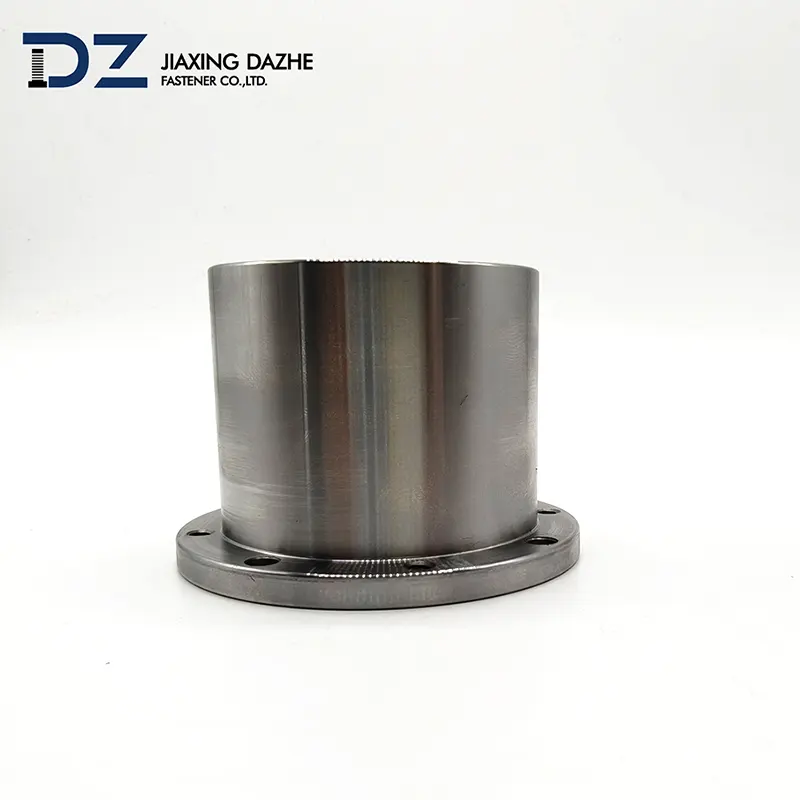

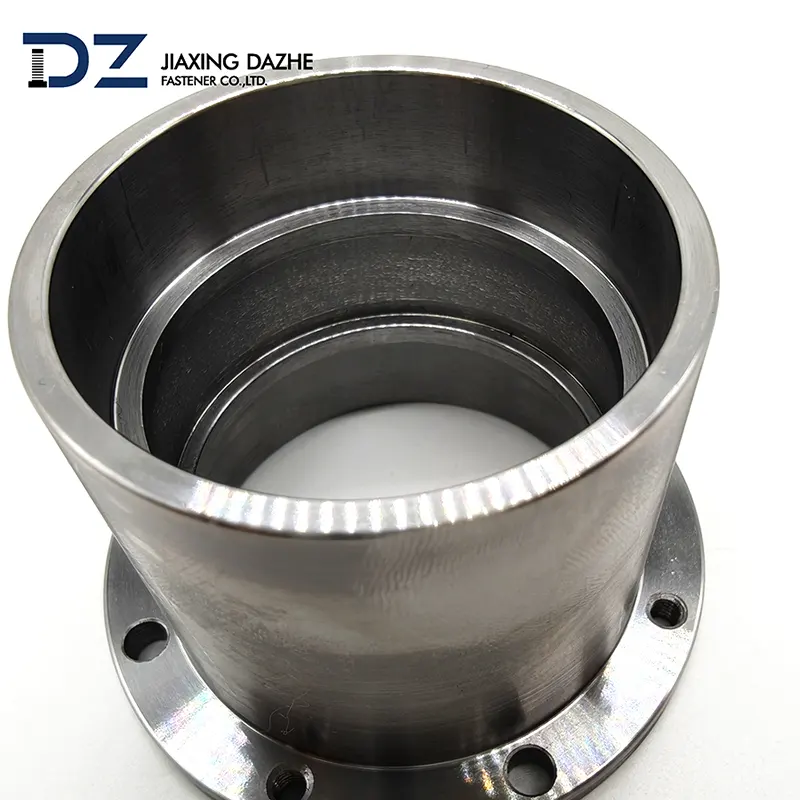

CNC-bearbeitete Teile für Dichtungen in der chemischen Industrie

1. Gängige Materialien für CNC-bearbeitete Teile an Druckmittlern

CNC-bearbeitete Teile für chemische Dichtungen werden häufig unter Arbeitsbedingungen mit hohen Temperaturen, hohem Druck und korrosiven Medien eingesetzt, und ihre Materialien müssen strenge Anforderungen an Korrosionsbeständigkeit, Hochtemperaturbeständigkeit, Verschleißfestigkeit und mechanische Stabilität erfüllen. Zu den typischen Metallmaterialien gehören Edelstahl 304, 316L, Duplex-Edelstahl 2205 und Hastelloy C276, die aufgrund ihrer hervorragenden Lochfraßbeständigkeit, Spaltkorrosionsbeständigkeit und Langzeitstabilität in Säure-, Alkali-, Salz- und organischen Lösungsmittelumgebungen ausgewählt werden. Zu den nichtmetallischen und technischen Materialien zählen hauptsächlich PTFE, PEEK, Graphit und kohlenstofffaserverstärkte Verbundwerkstoffe.

PTFE zeichnet sich durch einen niedrigen Reibungskoeffizienten, eine hervorragende chemische Inertheit und eine große Temperaturanpassungsfähigkeit aus und ist damit das bevorzugte Material für statische und dynamische Dichtungskomponenten. PEEK zeichnet sich durch hohe Festigkeit, hohe Steifigkeit, Ermüdungsbeständigkeit und Hochtemperaturbeständigkeit aus und eignet sich für Hochlast- und Hochgeschwindigkeits-Dichtungsstrukturen. Jedes Material muss zum Medium, zur Temperatur, zum Druck und zur Bewegungsform des Dichtungssystems passen, um die Gesamtleistung und Lebensdauer der CNC-bearbeiteten Dichtungsteile sicherzustellen.

2. Technische Anforderungen der CNC-Bearbeitung für chemische Dichtungsteile

Für die CNC-Bearbeitung chemischer Dichtungsteile gelten strenge technische Anforderungen, die sich auf Maßgenauigkeit, Oberflächenqualität, geometrische Toleranz und Dichtungszuverlässigkeit konzentrieren. Wichtige Maßtoleranzen werden normalerweise innerhalb der Präzisionsstufen IT6–IT7 kontrolliert, und die entsprechende Oberflächenrauheit muss Ra0,8–Ra0,4 μm erreichen, um eine effektive Passung zu gewährleisten und das Leckagerisiko zu reduzieren. Geometrische Toleranzen, einschließlich Zylindrizität, Rundheit, Rechtwinkligkeit und Ebenheit, sind streng eingeschränkt, um Montageabweichungen und ungleichmäßige Spannungen zu vermeiden.

Alle CNC-bearbeiteten Oberflächen müssen frei von Graten, Rissen, Werkzeugspuren und Poren sein. Zur Einhaltung der Hygiene- und Korrosionsschutzstandards sind Entgratung, Reinigung und Passivierung bzw. Oberflächenbehandlung erforderlich. Für die Abdichtung von Passflächen sind zerstörungsfreie Prüfungen wie Maßprüfung, Härteprüfung und Druckprüfung erforderlich, um die Einhaltung der Konstruktions- und Arbeitsbedingungen zu überprüfen. Zu den technischen Anforderungen gehören auch die Materialkonsistenz, die Rückverfolgbarkeit der Verarbeitung und die Austauschbarkeit der Baugruppe, um eine stabile Leistung unter extremen Arbeitsbedingungen sicherzustellen.

3. Verarbeitungsschwierigkeiten bei der CNC-Bearbeitung von chemischen Dichtungskomponenten

Die CNC-Bearbeitung chemischer Dichtungsteile ist aufgrund spezieller Materialien, hoher Präzision und komplexer Strukturen mit vielen Schwierigkeiten verbunden. Erstens weisen schwer zu bearbeitende Materialien wie Hastelloy, PEEK und PTFE eine hohe Härte, hohe Zähigkeit oder geringe Wärmeleitfähigkeit auf, was zu starkem Werkzeugverschleiß, Spananhaftung und Bearbeitungsverformung führt und Spezialwerkzeuge, Kühlsysteme und optimierte Schnittparameter erfordert. Zweitens neigen dünnwandige Strukturen, kleine Nuten und schmale Dichtflächen während der CNC-Bearbeitung zu Rattern, Verformung und Maßabweichung, was hohe Anforderungen an die Werkzeugwegplanung, Spannmethoden und Bearbeitungsstabilität stellt.

Darüber hinaus erschweren hochpräzise Oberflächen- und Toleranzanforderungen die einmalige Umformung, was häufig Vorbearbeitungs-, Endbearbeitungs- und sogar Schleifprozesse erfordert, was die Verarbeitungsschwierigkeiten und -kosten erhöht. Komplexe 3D-gekrümmte Oberflächen und speziell geformte Dichtungsstrukturen erfordern leistungsstarke CNC-Geräte und professionelle Programmierfähigkeiten, und jede geringfügige Abweichung kann zum Ausfall der Dichtung führen. Daher stellt die CNC-Bearbeitung chemischer Dichtungsteile eine umfassende Herausforderung in Bezug auf Materialeigenschaften, Präzisionssteuerung und Prozesstechnologie dar.
